Réplique d’une fusée célèbre

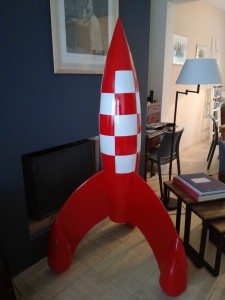

La fusée terminée
Après une visite au musée de la BD de Bruxelles, j’ai eu l’envie de reproduire une fusée bien connue, emblématique de notre passage dans la capitale de Belgique.
Le plan
est disponible sur l’album objectif lune
Un dossier intéressant existe également sur le sujet : FuseeTINTIN
On trouve aussi un plan ici ObjectifLune
Mais comme je voulais une réplique à taille humaine, j’ai fais un homothétie du plan de l’album. Après l’identification du rapport de réduction, il a été facile d’en déduire les dimensions recherchées. Pour la transporter facilement (car notre passage à Bruxelles n’est que temporaire), les pieds devront être démontables.
Le matériel nécessaire
Deux planches de medium de chez mon magasin de bricolage préféré (0.8 et 1.3 pour les pieds). La taille des planches dépendra de la dimension recherchée.
Des petits clous.
Des lattes de balsa 3x10mmx1m que j’ai trouvé là :
Dans mon cas j’en ai eu besoin d’environs 70.
De la colle à bois. Un lime à bois.
De l’enduit de lissage
Un pot de résine polyuréthane
Deux tiges filetées diamètre 8 et des écrous M8
Des demi-sphères en polystyrène (qui finalement seront inefficace): j’opterai finalement par des bandes plâtre et un ballon + huile de savon noire
De la peinture internationale perfection laque bi-composants au polyuréthane achetée ici rouge vif (rochelle red) et blanc (snow white)
Un pot de mastique bois pour les gros rebouchages
De l’huile de coude (c’est de loin le matériel le plus indispensable! pour ce genre d’aventure)
C’est parti pour le squelette
En avant la scie sauteuse!

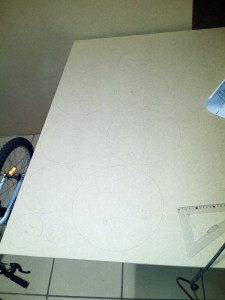

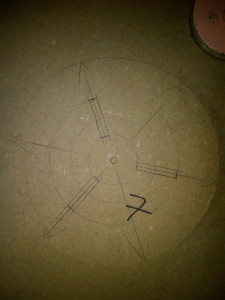

Il faut découper les disques
Avec pour certain, une découpe interne

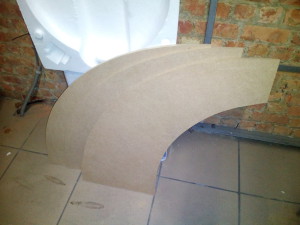

Et pour d’autres (les trois pieds), des formes un peu plus compliquées. Il faut identifier les rayons des cercles à partir du plan.

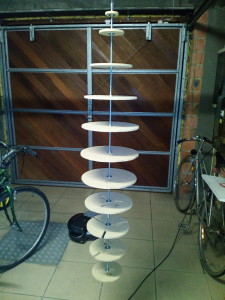

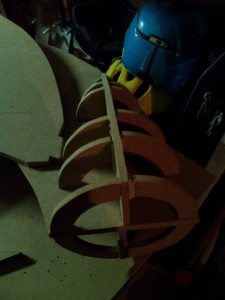

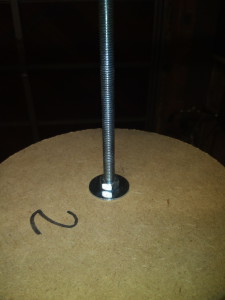

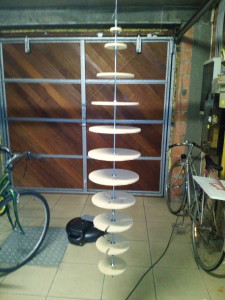

Voila les disques assemblés

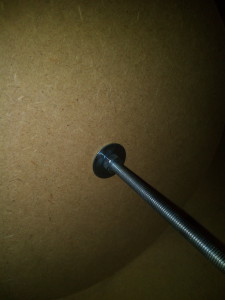

avec un boulon et une rondelle de chaque coté

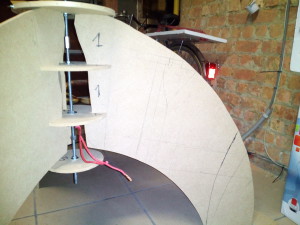

On aligne les disques du bas et on rentre les pieds

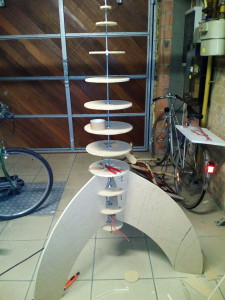

Voila le squelette
On devine déjà la forme.
Détail de l’emmanchement de la partie supérieure des pieds (les morceaux de balsa servent à positionner les pieds pour qu’ils soient bien positionner)

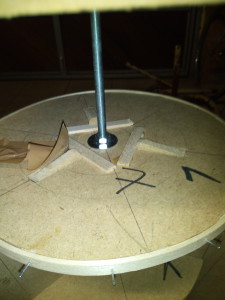

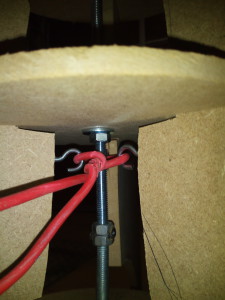

Le système temporaire de maintient des pieds.

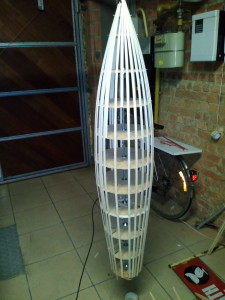

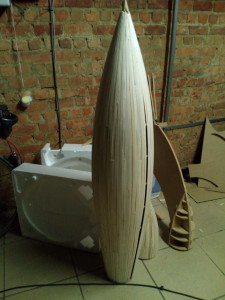

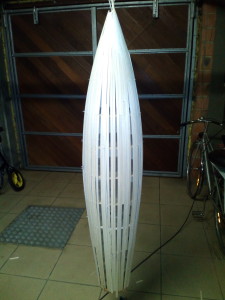

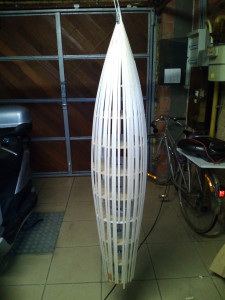

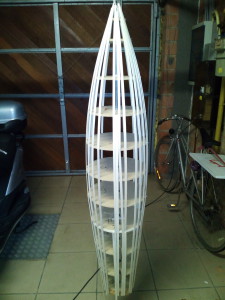

Début de la constitution du bordé
On y va en travaillant tout les pi/2 pour ne pas désaxer la structure. Clou+colle entre balsa et disque.
Je laisse vide l’emplacement des pieds

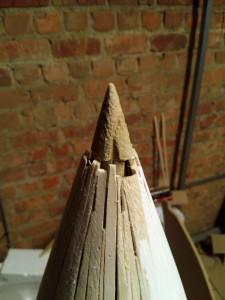

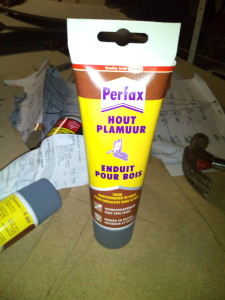

Agrandissement de la pointe qui sera enduite à la patte à bois

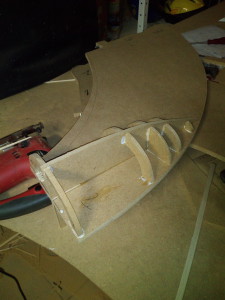

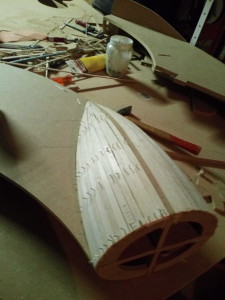

Construction des pieds

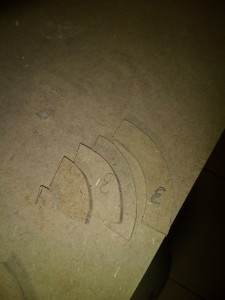

Découpe des 1⁄4 de disque
Collage des bords

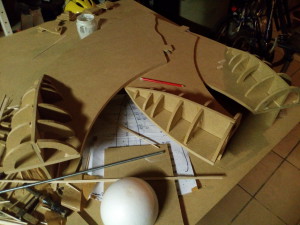

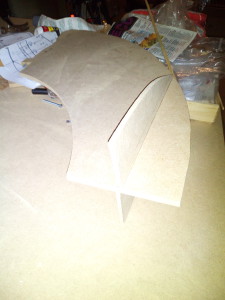

Début du squelette
Les 1⁄4 de disque sont positionnés pour qu’il ne reste que 3 mm de distance avec le rebord.

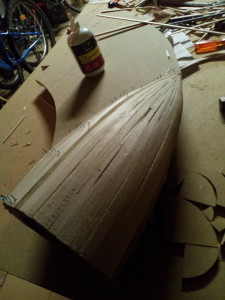

Assemblage clou+colle

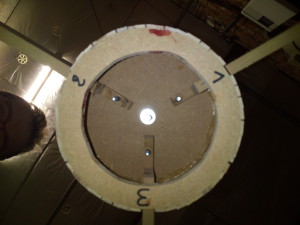

Quelques détails

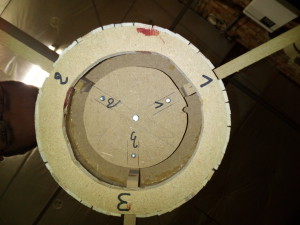

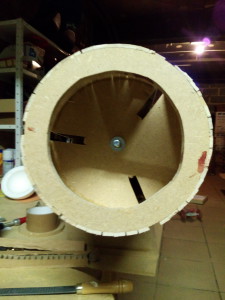

Le dernier disque du bas est évidé pour que l’on puisse accéder au système de fixation.
La fixation définitive sera réalisée par un ultime disque qui viendra maintenir les écrous fixés aux pieds. Les chiffres correspondent aux pieds qui sont respectivement numérotés.
Avec le disque qui bloque les pieds.

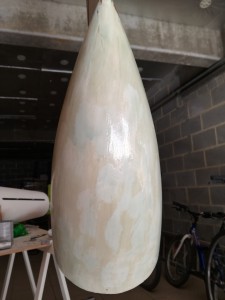

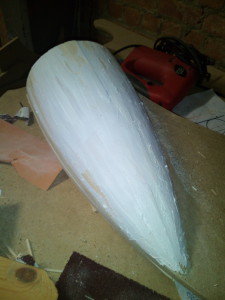

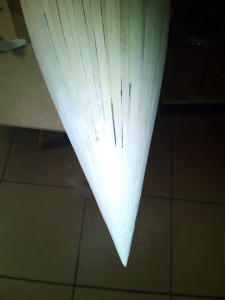

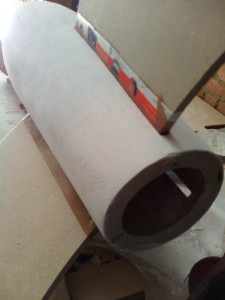

La pointe enduite

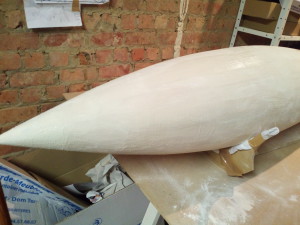

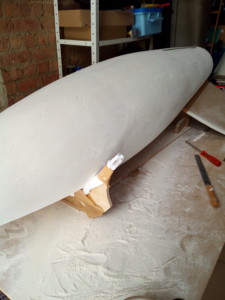

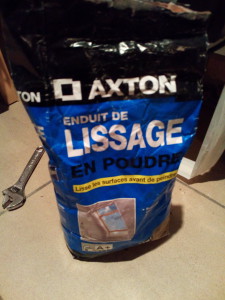

L’enduit
première couche au pinceau large de 5 cm puis séchage ponçage
Deuxième couche/ponçage

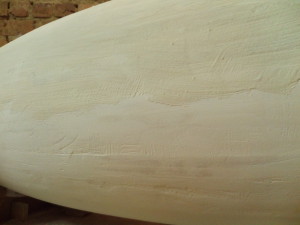

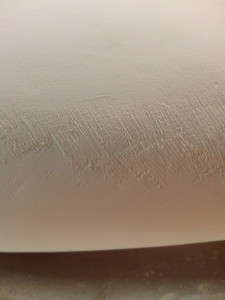

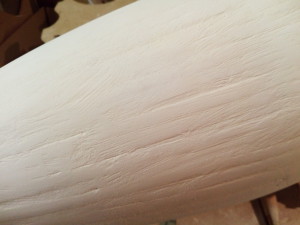

Agrandissement entre deux couches : l’enduit est peint à la perpendiculaire de la couche précédente pour être sur de recouvrir les stries laissées lors du premier passage.
Troisième couche/ponçage

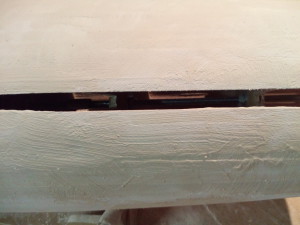

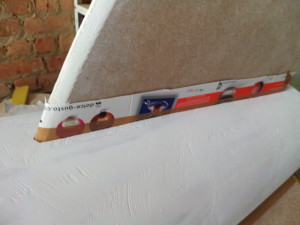

Mise en place des pieds avec carton de .5mm entre corps et pieds pour prise en compte épaisseur de la peinture pour que cela coulisse bien au montage

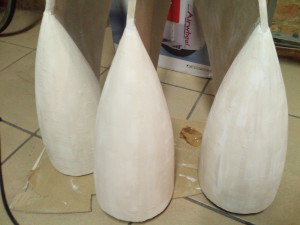

Idem pour les pieds

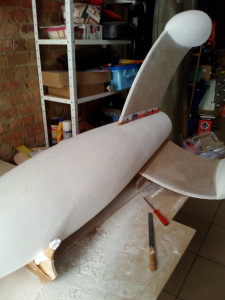

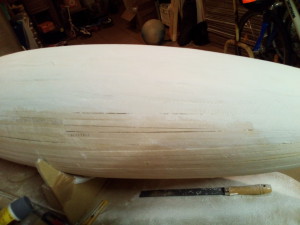

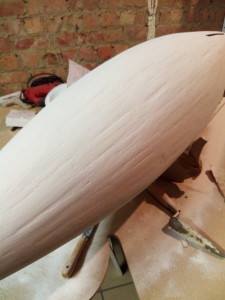

Trois enduits/séchages/ponçages
Dernière retouches

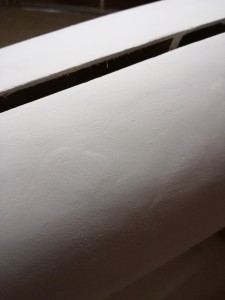

Les bords, préalablement arasés à la lime à bois, sont également enduits
Après trois passages, je me rends compte que je n’arrive pas à avoir un résultat parfait : les couches supplémentaires destinées à améliorer l’état de surface ne tiennent pas bien. Il me faut donc tout stabiliser : j’opte donc pour une couche de résine qui devrait tout fixer.

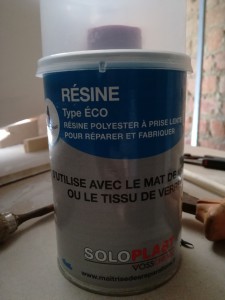

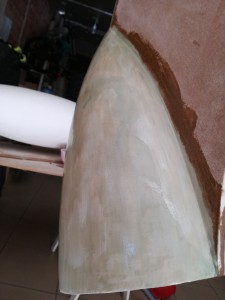

Fixation à la résine époxy

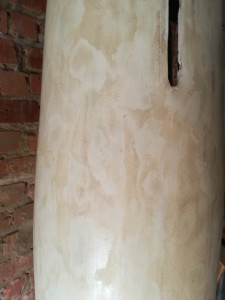

On voit nettement la résine qui pénètre partout et donne cet aspect brillant. Les différentes teintes sont liées aux épaisseurs d’enduit à différents endroits.
La résine pénètre également dans les fissures qui se comblent et ça c’est bien car cela fixe tout
Le pot en plastique qui a contenu la résine a complétement fondu …
Re ponçage avec du papier de verre 150 pour laisser le minimum de marque
Idem pour le corps principal
#

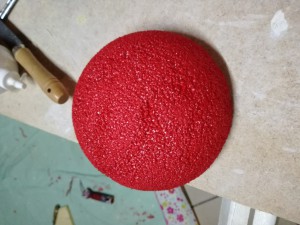

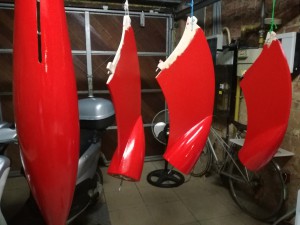

1 ère couche de peinture rouge

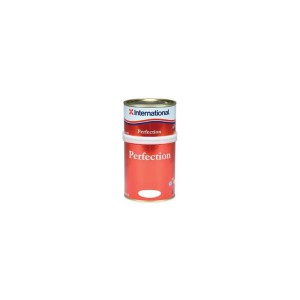

Un beau pot de peinture rouge de chez international
J’ai oublié de passer à l’acétone : tant pis, je le ferai sur la deuxième couche.

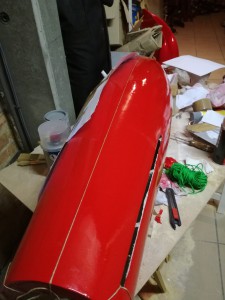

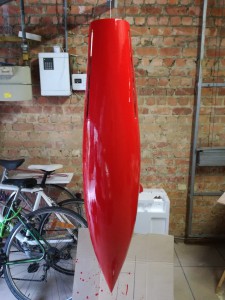

Voila le résultat
Nouveau ponçage avant la deuxième couche

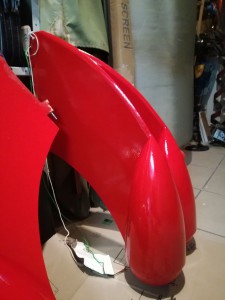

Les pieds
je teste la peinture sur polystyrène et c’est un échec : comme le verre en plastique, la résine attaque la demi sphère.
Du coup, je m’oriente vers la fabrication de sphère en plâtre.
A l’aide d’un ballon que je gonfle à la taille recherchée,

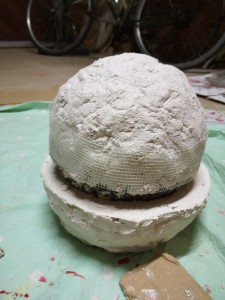

je le recouvre de plâtre.

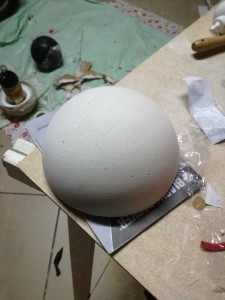

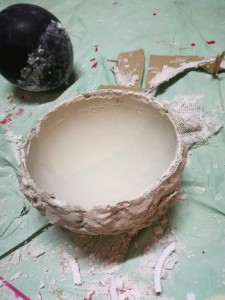

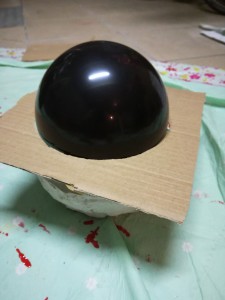

Après séchage j’ai un beau moule de belle sphère au diamètre souhaité !
On applique un couche de savon noire qui fera l’étanchéité entre les couches de plâtre qui vont être coulé dedans.

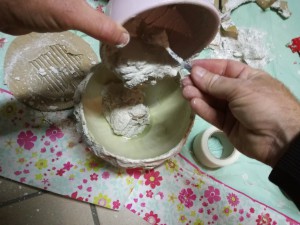

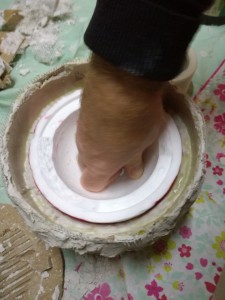

Je coule ensuite un plâtre assez liquide. Au fond on voit le savon noire qui brille : c’est lui qui empêche que le plâtre colle au moule et qui facilite le démoulage.

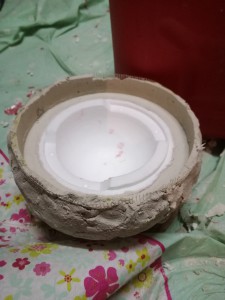

Puis j’utilise les sphères en polystyrène: cela me permet d’alléger les pieds.

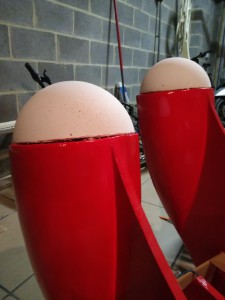

Voila après démoulage

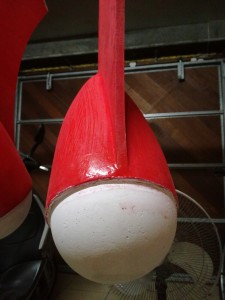

La fixation au pied se fait à l’aide de plâtre : une tige filetée a été préalablement été fixée au pied et le plâtre vient lier le tout.

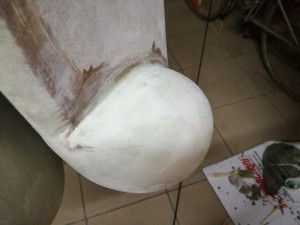

Une petite couche d’enduit fait la jointure.

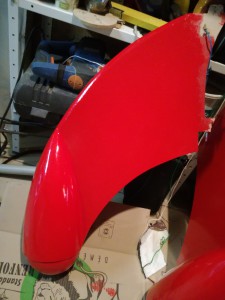

2ième couche de peinture rouge
Ponçage 150, nettoyage à l’acétone et nouvelle couche de peinture
Après ponçage avant la deuxième couche de rouge
Le damier
J’ai mis pas mal de temps à trouver comment dessiner les damiers.
Tout d’abord, il fallait identifier où ça commence en haut (pour le bas ça commence au niveau de pieds).
J’y suis allé à l’œil à partir des dessin de RG.
Pour les délimitation horizontales, j’ai utilisé un fil qui part de la pointe. Je prend les mesures de la distance haute à la basse et je divise tout par 5. Je fais des repères sur le fil et ensuite le fais pivoté sur le long de la fusée en marquant au feutre.
Pour les délimitation verticales, les carrés partent des pieds et il suffit de prendre la moitié.
Pour la peinture blanche, j’opte finalement pour une peinture à la bombe : ce sera plus simple je pense car il y aura plusieurs couches.

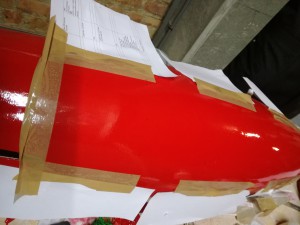

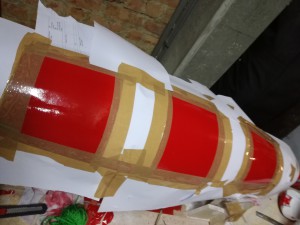

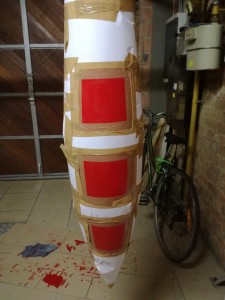

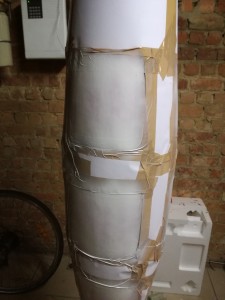

Je fais les pochoirs en deux fois….

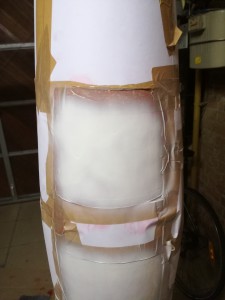

Je calfeutre bien partout pour que rien ne passe. Je ponce encore en 150 et un petit coup d’acétone pour nettoyer le tout.
Peinture blanche

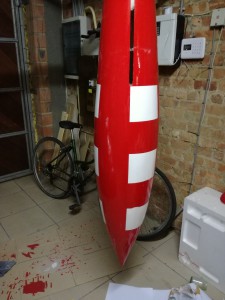

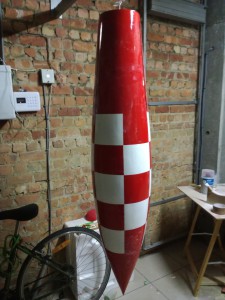

Volia ce que ça donne à la première couche.
Re-ponçage au 150, re-peinture, re-ponçage et troisième couche
On re-calfreutre tout et trois nouvelles couches de peinture après :

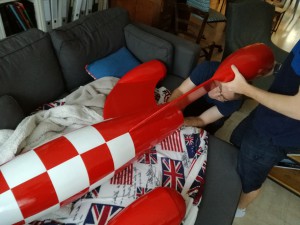

Assemblage des pieds (Merci Louis).
Et voila !
