Luminaire
Après une visite d’une banque, j’ai eu l’envie de reproduire un luminaire qui y était exposé. Il fallait bien trouver une destination en lien avec la fusée. Cet amas nuageux d’étoiles était parfait.
On peut voir un exemplaire ici
Le matériel

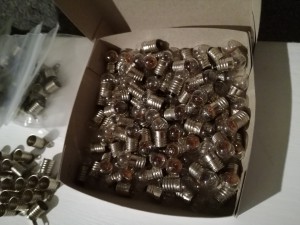

Des Ampoules E10 12v. J’ai acheté un gros lot de 100 ampoules chez conrad

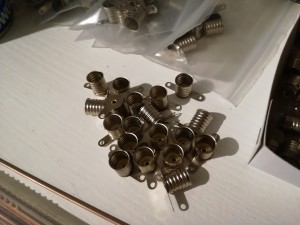

Également les douilles E10 à 2 lames une centaine chez Aduis : un magasin de bricolage belge bien achalandé

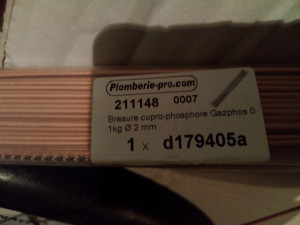

Des tiges en métal : ici j’ai récupéré des tiges destinées à la soudure en Cuivre de 2mm. La longueur allait bien. L’original est en Nickel mais je ne savais pas où en trouver.
J’ai hésité avec les tiges que l’on trouve également chez Alduis : des tiges d’apport de 2mm.
Un appareil à souder utilisé pour l’électronique
Du fil de soudure
Une alimentation 12V. En fonction du nombre d’ampoule, choisir l’ampérage pour une bonne puissance. J’étais parti avec un transfo 1 A qui sera finalement sous dimensionné (voir + bas)
Début du montage

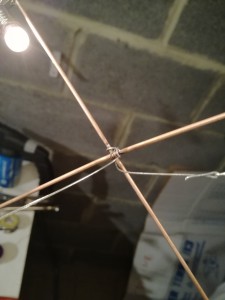

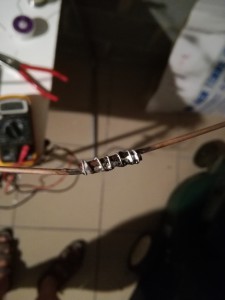

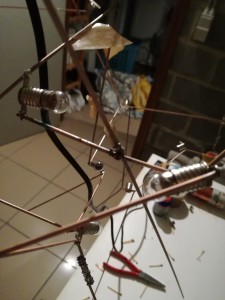

J’ai eu pas mal de difficultés pour souder les tiges entre elles : du coup j’ai opté pour ce type de raccord. J’entoure les tiges raccordées de fil de fer fin et je soude avec un apport traditionnel qu’on utilise en électronique. Je résultat est horrible de près mais comme le luminaire sera en hauteur, cela ne devrait pas trop se voir.

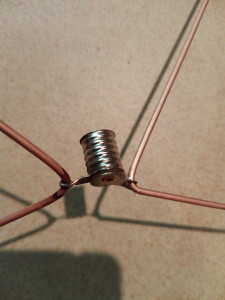

Pour les soudures des douilles, c’est pas l’idéal mais ça prend.

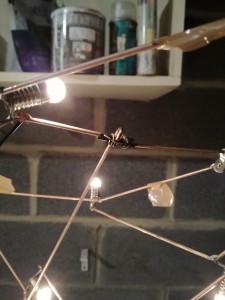

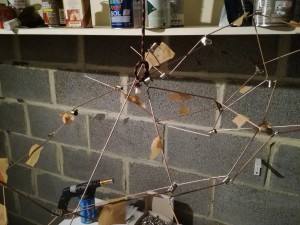

Pour ne pas me tromper entre les phases et éviter le cours circuit, je repère mes tiges avec des morceaux de scotch que je mets sur la phase négative.

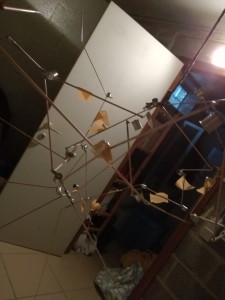

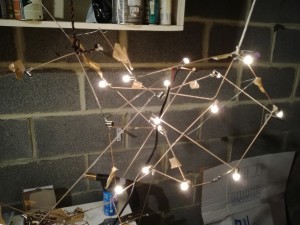

Le résultat à mi-parcours avec une alimentation 12v récupérée d’un vieil appareil.
Finalement, la puissance de mon transfo est sous dimensionnée.
Avec 50 ampoules de chacune 3 watt, j’arrive vite à 150W et mon transfo sature : il se met en sécurité.
A de nombreuse reprises, pendant mon montage, j’ai mis du temps à comprendre ce qui se passait : lorsque je rajoutais une ampoule, tout s’éteignait et je pensais avoir fait un court circuit. Or ce n’était pas ça mais le transfo qui se stoppait.
Moralité, j’ai perdu pas mal de temps et me suis limité dans le nombre d’ampoules.
Du coup, j’ai acheté un transfo sur mon site préféré de 250W de 20A. Ça devrait suffire …

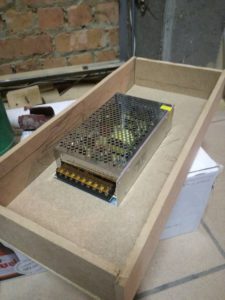

Le transfo

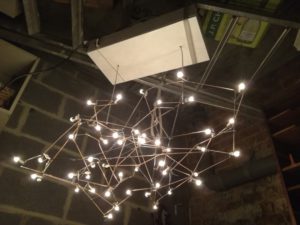

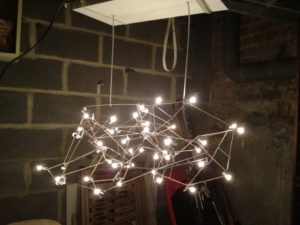

Voila le résultat:
C’est bien puissant finalement
bty
